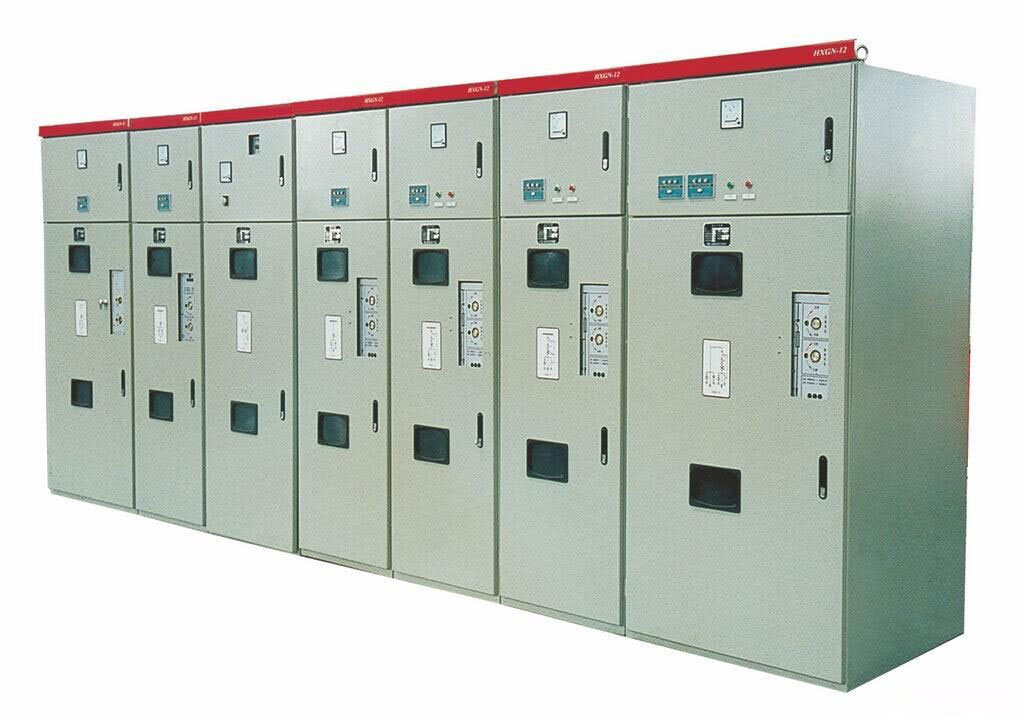

XGN2-12箱型固定式金属封闭开关柜

详细介绍

XGN2-12箱型固定式金属封闭开关柜主要用于3.6~12KV三相交流50HZ系统中作为接受与分配电能、并对电路实行控制、检测和保护之用。该开关柜符合国家标准GB3906及国际标准IEC298,并具有五防闭锁功能,主要配用ZN28A系列真空断路器。


型号:
组成:
参数:

一、概述

XGN2-12箱型固定式金属封闭开关柜主要用于3.6~12KV三相交流50HZ系统中作为接受与分配电能、并对电路实行控制、检测和保护之用。该开关柜符合国家标准GB3906及国际标准IEC298,并具有五防闭锁功能,主要配用ZN28A系列真空断路器。

二、使用环境条件

户内、环境温度:上限+40℃ 下限-15℃
相对湿度:日平均值不大于95%,月平均值不大于90%
海拔高度:不超过1000M
地震烈度:不超过8度
无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

三、主要技术参数

1、开关柜主要技术参数
2、ZN28A系列真空断路器主要技术参数
3、操动机构主要技术参数
4、主要一次电气元件表

四、结构特点

1、 断路器固定安装于设有压力释放通道的断路器隔离室内,操动机构安装于柜外前左位置,二者之间用水平轴、拉杆等连接。
2、 上下隔离开关均选用具有双断口的GN30-10(D)旋转隔离开关(额定电流3150A的开关柜下隔离选用GN22-10非旋转型)。
3、 断路器、上下隔离开关、前后门之间采用JSXGN型箱式专用机械闭锁机构与机械程序锁并用的连锁方式,满足开关柜的五防要求。
4 、开关柜为双面维护,不靠墙安装。
5、 前门的下方有与柜宽方向平行的截面为40×4 mm2的接地铜母线。

五、典型操作简介

1、 停电操作
分断断路器―――将闭锁机构上的小手柄扳到分断闭锁位置―――将闭锁机构专用操作棒插入闭锁机构上的下隔离操作孔内,从上往下拉,拉到下隔离分断位置―――取出操作棒,再插入闭锁机构上的上隔离操作孔内,从上往下拉,拉到上隔离分闸位置,再将操作手柄插入闭锁机构的接地开关操作孔内,从下往上推,使接地开关合闸―――将闭锁机构上的小手柄扳到检修位置―――打开前门―――取出后门程序锁钥匙,打开后门―――停电操作完毕。

2、 送电操作
将后门关好锁定,取出钥匙并放入前门内―――关闭前门,将闭锁机构上的小手柄扳到“分断闭锁”位置,自动锁定了前门―――将操作棒插入闭锁机构上的接地开关操作孔内,从上往下拉,使接地开关分闸―――取出操作棒,插入闭锁机构上的上隔离孔内,从下往上推,推到上隔离闭合位置―――取出操作棒插入闭锁机构上的下隔离操作孔内,从下往上推,推倒下隔离闭合位置―――将手柄扳到“工作”位置,这时可将断路器合闸。

六、开关柜典型方案的结构及外形尺寸

XGN2-12(07)方案结构及外形尺寸图
1.母线室
2.压力释放通道
3.仪表室
4.组合开关室
5.手力操作及连锁机构
6.主开关室
7.电磁或弹簧机构
8.接地母线
9.电缆室

XGN2-12(08)方案结构及外形尺寸图
1.仪表室
2.压力释放通道
3.组合开关室
4.手力操作及连锁机构
5.主开关室
6.电磁操动机构
7.接地母线
8.母线室
9.附柜

七、开关柜的安装


特点:
适用范围:
