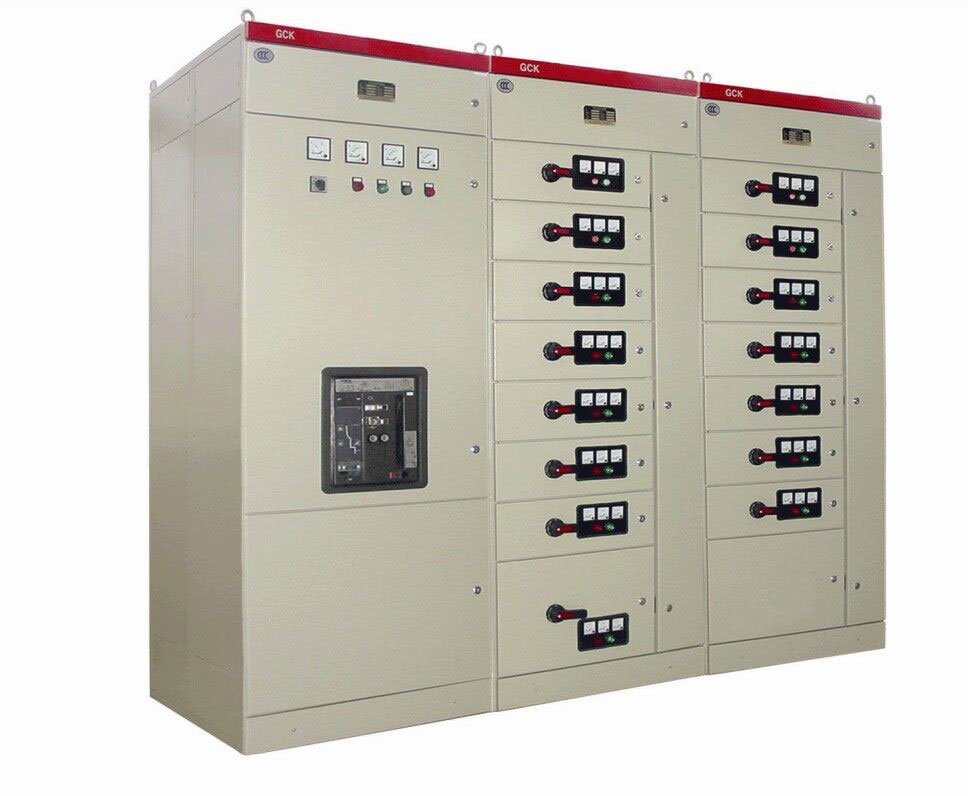

GCK系列低压交流开关柜

详细介绍

GCK1系列电动机控制中心,主要是由一些组合式电动机控制单元,和其它功能单元组合而成。这些单元以上下重叠的方式安装在封闭的金属柜体内,用设置在柜体上方的水平母线,将每个柜体联结在一起,同一柜体的功能单元则并联在垂直母线上。


型号:
组成:
参数:一、用途与性能:
     GCK1系列电动机控制中心,主要是由一些组合式电动机控制单元,和其它功能单元组合而成。这些单元以上下重叠的方式安装在封闭的金属柜体内,用设置在柜体上方的水平母线,将每个柜体联结在一起,同一柜体的功能单元则并联在垂直母线上。柜体共分水平母线区、垂直母线区、电缆区和设备安装区等四个互相隔离的区域,功能单元分别安装在各自的小室内,当任何一个功能单元发生事故时,均不影响其它单元,防止事故扩大。
     本产品符合ZBK36001-89《低压抽屉式成套开关设备》标准,该产品采用IEC114规定的IP40防护等级,当所有的门和护板开闭时,或门开启时以及功能单元处于移出位置时均能达到相应的防护等级,这样可确保人身安全。
     该产品设置有完善可靠的接地系统和保护电路,所有功能单元均能按规定的性能要求,分断短路电流,进线单元具有三段保护特性。因此,可以保证供电的可靠性,和设备与系统的安全。
     所有功能单元,均可通过接口件与PC线板(可编程序控制器)或微机处理机连接,作为自动控制系统的执行单元,根据用户需要还可以提供其它内容的功能单元和功能组合,该产品适用于交流380V,频率50HZ的电路中。

二、型号说明:
     柜型型号各位数字含意

特点:
适用范围:
